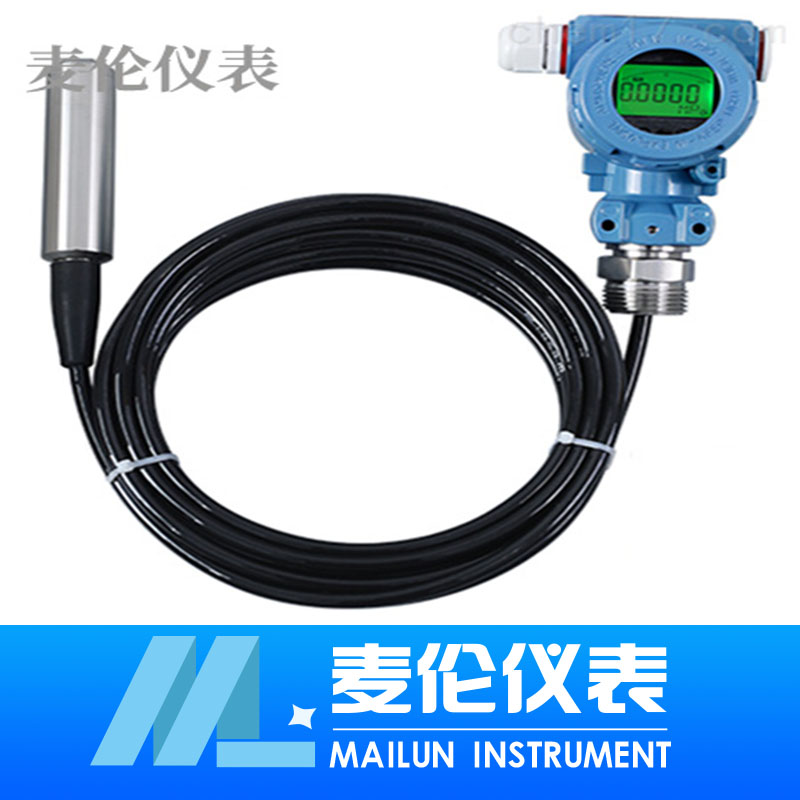

投入式液位变送器

一、仪表概述：投入式液位变送器可将各种物位参数的变化转换成标准电流信号，远传至操作控制室，供二次仪表或计算机进行集中显示、报警或自动控制。其良好的结构及安装方式，···

订购热线：181-5507-8261

产品详情

一、仪表概述：

投入式液位变送器可将各种物位参数的变化转换成标准电流信号，远传至操作控制室，供二次仪表或计算机进行集中显示、报警或自动控制。其良好的结构及安装方式，可适用于高温、高压、强腐蚀、易结晶、防堵塞、防冷结以及固体粉状、粒状物料等特殊条件下的液位，料位或物位的连续检测，可**应用于各种工业过程中的检测控制。

二、测量原理：

投入式液位变送器用静压测量原理；当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H+ Po式中：

P ：变送器迎液面所受压力

ρ：被测液体密度

g ：当地重力加速度

Po ：液面上大气压

H ：变送器投入液体的深度

同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

三、性能特点：

1、稳定性好，满度、零位长期稳定性可达 0.2%FS/ 年。在补偿温度 0 ～ 70 ℃范围内，温度飘移低于 0.2%FS ，在整个允许工作温度范围内低于 0.5%FS 。

2、具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35mA以内。

3、固态结构，无可动部件，高可靠性，使用寿命长。

4、安装方便、结构简单、经济耐用。

四、技术指标：

1、测量范围： 0-0.1 米～ 0-35 米；

2、过载：不超过管长1.5倍；

3、测量形式：平衡罩式；

4、精度等级： 0.5%F ? S；

5、电源电压： 24VDC；

6、负载电阻： ≤ 500 Ω；

7、测量介质：各种液体；

8、长期稳定性： ± 0.2% F ? S/ 年；

9、环境相对湿度： 0 ～ 95%；

10、补偿温度： 0 ～ 70 ℃；

11、工作温度： -40 ～240℃ 温度可以做到 350 度（需定做）；

12、外壳：压铸合金铝；

13、主体结构材料：１Cr18Ni9Ti；

14、电气接口： M20×1.5。

五、安装注意事项：

1、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头；

2、在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度；

3、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏；

4、接地端子应可靠接地，电源屏蔽线应与其相连；

5、测量易爆危险品时，必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。

六、如何安装：

1、液位计安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管（不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将放入钢管中即可使用；

2、测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管（在液体流向的反面不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将液位变送器放入钢管中即可使用；

3、变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器；

4、在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。

七、使用注意事项：

1、使用中发现异常，应关掉电源，停止使用，进行检查或向技术部；

2、接供电电源时应严格按照淮安三畅仪表制造有限公司接线说明进行连接；

3、液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

八、参数对照表：

测量形式及范围	0～1～200mH₂O
允许过载	2倍满量程压力
工作温度	-20～80℃
温度补偿	-10～70℃
存储温度	-40～80℃
准确度（包含非线性、重复性、迟滞）	0.2%FS(典型) 0.5%FS
稳定性误差	0.2%FS(典型)， 0.5%FS
温漂系数	0.01%FS(典型，量程不小于5mH2O) 0.03%FS(典型，量程小于5mH2O)
输出信号	(4～20)mA(二/三线制)、(0～10/20）mA (0～5)V、(1～5)V、)0～10)V
供电电源	15～36 VDC(标定电压24VDC)
负载(Ω)	电流输出型<(U-15V)/0.02A、电流输出型>5K
外壳材料	合金铝
O型圈	氟橡胶
膜片	316L不锈钢
电缆	防水透气电缆
防护等级	IP68(压力传感器部分)，IP65（接线盒变送器部分）

九、安装使用：
在敞口的容器中测量静态液位时，把液位变送器直接投入到容器底部，在容器开口处用尼龙带或三脚可调安装架等将电缆线（接线盒）固定即可。在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。
十、选型一览表：

型谱										说明
ZW-50										投入式液位传感器
类别	1									缆式
	2									杆式（传感器装在底部，直接接触液体介质）
	3									防腐式
	4									导压杆式（传感器装在上部，不直接接触介质）
过程连接形式		T								支架安装
		N								法兰安装DN40 PN1.0
		Y								特别约定
传感器连接材料			1							304	杆式
			2							316
			3							316L
			4							丁晴橡胶与聚氯乙烯复合物	缆式
			5							聚四氟乙烯，（聚丙烯法兰）
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
显示方式					O					不带现场批示
					Z					带电流表指示（0-****刻度）
					X					带现场显示
配重情况						O				无需配重
						W				需要配重
							-□			安装高度（mm）
								-□		测量高度（mm）
									-□	被测介质密度（g/cm3
