温度变送器采用二线制传送方式（电源与信号输出为二根公用导线），输出与被测温度成线性的 4-20mA 电流信号。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。作为新一代测温仪表，可**应用于石油、化工、纺织、冶金、机电、电力、航空、食品加工、医学工程等工业和科研领域，进行自动化温度检测、变送和控制。

二、温度变送器特点

1、工作环境温度宽：-25℃-85℃，-30℃-120℃。

2、具有高精度冷端补偿电路、全温度范围**误差±0.5℃（S 热电偶±0.8℃）。

3、**的非线性校正电路，输出信号与被测温度成线性关系。

4、内带漂移自校正系统，在整个工作温度范围内保证测量精度。

5、附有特殊的控热机构，有效的控制热传导作用。

6、采用环氧树脂封装，耐腐蚀，抗震性好，可靠性高。

7、应用面广，既可与热电偶、热电阻形成一体化现场安装机构，也可作为功能模安装在检测设备中。

8、独有的抗干扰电路设计、保证变送器在受到各种干扰下能够安全可靠的工作，特别具有抗电磁干扰单元，适宜于现代电磁污染严重的环境。

三、温度变送器工作原理

温度变送器电路模块由放大单元、线性化单元、电压/电流转换、自校正电路、电压调整单元和反向保护电路等组成，对以热电偶为测温元件的变送器还包括有冷端补偿器，以热电阻为测温元件的还包括有 R/V 变换单元。

四、温度变送器主要技术指标

1、基本误差：±0.1%FS、±0.2%FS、±0.5%FS。

2、环境温度变化影响：0.2 级：0.02%FS/℃;0.5 级：0.05%FS/℃

3、输出信号：4-20mA;电源、输出二线制传输;

4、负载电阻：0-600Ω

5、供电电源：12-36VDC，本安型温度变送器通过安全棚的供电电源为 22-34 VDC。

6、工作环境：（1）环境温度：-25℃-85℃ （普通型温度变送器）环境温度：-30℃-120℃ （高温环境温度变送器）环境温度：-20℃-60℃ （防爆型温度变送器），（2）相对湿度：5-95%RH，无冷凝

7、防爆等级：本质安全型 ExiaIIC。

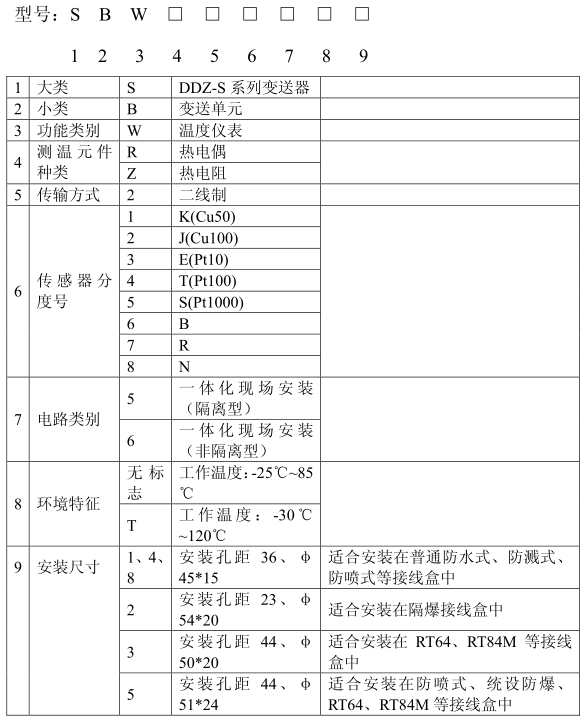

五、型号规格命名

六、订货说明

用户在根据需求订货时须注明温度变送器型号与使用测量温度范围。用户在订货时若没有注明精确度，则对SBWR 热电偶型温度变送器提供 0.5 级产品；对 SBWZ 热电阻温度变送器提供 0.5 级产品。

例 1：SBWZ2461 0-200℃ 0.2 级，表示：配用传感器为 Pt100 铂电阻，使用环境温度-25℃-85℃，要求变送器安装孔距为 36mm，使用测量温度 0-200℃，精确度 0.2 级。

例 2：SBWZ246T2 0-1300℃ 0.2 级，表示：配用传感器为镍铬硅 K，

使用环境温度-25℃-120℃，要求变送器安装孔距为 23mm，使用测量温度 0-1300℃，精确度 0.2 级。
