顶装磁翻板液位计工作是否良好，与安装是否正确密不可分。安装时注意以下几点：磁翻板液位计安装时，保护管和主测量管必须保持垂直，上、下浮球连杆不得弯曲，必须插直；磁翻板液位计的安装位置应避开充液口，以防冲击液位计的保护导管或浮球；安装连接法兰不应太小，否则容易造成过大的盲区，且由于套管小，浮子运行阻力大，浮子容易卡住。安装连接法兰一般不小于DN80；安装防腐液位计时，注意不要损坏防腐层，使防腐层失效；当安装高度达到4~5m时，建议在两侧增加固定电缆，以确保仪器在现场振动环境、碰撞、大风天气等恶劣测量环境中不会损坏；只有在正确使用、定期检查和维护的情况下，顶装式磁翻板液位计工作安全可靠，使用寿命长。
顶装式磁翻板液位计适用于测量各种不便于侧面安装液位计的容器，尤其适用于地下储罐的液位测量。**应用于石油、化工、冶金、电力、轻工、医药等行业和部门；顶装式磁翻板位置计直接安装在集装箱顶部，浮动球随液位（或接口）上下移动，带动磁性连杆上下移动。
当液位上下变化时，浮子带动磁钢在导向缸内上下移动，并利用上浮子的磁联轴节带动显示屏上的翻板翻转指示液位。芦苇液位变送器也可捆绑在浮筒外，实现远距离信号传输和自动控制。
磁性连杆中的磁钢利用磁耦合原理驱动磁性翻板指示器，过程容器中的液位或边界位置用红色和蓝色（液红色和气蓝色）清晰直观地指示，可实现远距离传输和自动控制。顶装磁翻板液位计主要由本体、就地指示器、远程变送器、上下限报警器等组成。

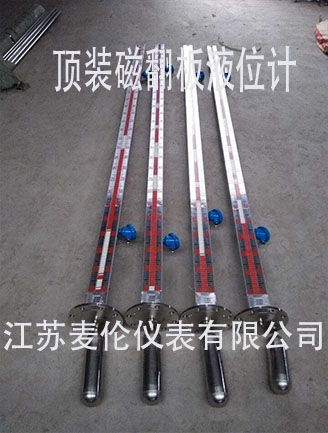

顶装磁翻板液位计的安装方法；顶装磁翻板液位计一般分为上下两部分。上部为液位计的主测量管，管外绑有带磁性翻板的显示板，用于指示液位。该部件安装在容器顶部，通过法兰与容器法兰连接。一般可选用DN80或DN100法兰，法兰规格不小于DN80；下部为导向缸部分，是浮子的通道。导向缸内的浮子通过连杆与上测量管内的磁性浮球连接。
顶装磁翻板液位计工作原理；由本体（由上下导管组成）、翻板盒（由红白磁性小翻板组成），浮子（由磁铁、顶杆和浮筒组成）和液位变送器。其结构如图所示，工作原理如下：容器内浮标（根据不同介质和压力开发）随下部导管内液位高度的变化上下浮动，磁铁通过顶杆在上导管内上下移动，使体外翻板翻转，用红白两色指示液位高度。
同时，液位变送器将液位信号传送到控制中心进行液位指示和控制，也可由计算机集中监控；在工业上，磁翻板液位计的使用率很高。其主要功能是监测和指示容器中的液位。首先，我们需要知道，
顶装磁翻板液位计的安装实际上分为侧面安装和顶部安装。通常，人们会将其安装在容器的外部或顶部。此外，磁性开关和干式弹簧管远变送器也将与我们的磁性翻板液位计一起使用，以便即使在远距离，我们仍然可以实时观察和监控液位。
