磁翻板液位计工作原理及浮子的选择,故障解决
发布时间：2021-08-31 00:39:23

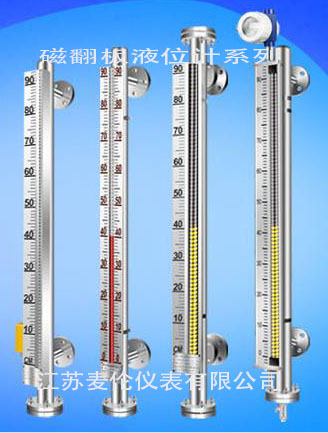

磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的**磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°， 当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
二相邻指示板轴向间距离为10mm，因此，液位指示误差为±10mm。
磁浮子材质种类;磁性浮子液位计,图中有钛合金和四氟，不锈钢304材质是比较通用的不锈钢，磁翻板液位计当中也是非常常见的，耐腐蚀性更好一点的则有316L不锈钢，而PP材质和四氟材质一般都用于中型防腐和强劲防腐类型的介质。具体地情况，用户可以在选型时，通过与仪表的生产商进行沟通，以选择*为合适的材质类型。
使用方法分析;磁翻板液位计位计可直接用来观察各种容器内介质的液位高度。它适用于石油、化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成连通器，透过玻璃板可直接观察到容器内液位的实际高度。
根据以上三点，液位计浮子在单独订购的时候需要提供：介质密度、腐蚀性程度、介质温度、压力。
磁性浮子和液位计一样，也是需要接触液体的，由于在工业生产现场所要测量的液体介质种类很多，要使得磁浮子能够正常工作，我们需要根据不同的介质液体来使用不同的材质。
比如材质有不锈钢304材质、316L材质，PP材质、钛合金材质、四氟材质（四氟乙烯的聚合物。英文缩写为PTFE）、塑料浮子等等。
上下阀门装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压的作用下自动密封，防止容器内液体外溢，并保证操作人员安全。所有的仪器仪表在使用过程中都是会出现或多或少的故障，磁翻板液位计在工业生产中虽然得到了**使用，但是大家在使用过程中却忽略了对磁翻板液位计故障的检查。就这个问题，我司经过几年生产、工作经验总结为大家介绍一下磁翻板液位计常见的故障。磁翻柱显示不正常的故障原因：磁翻柱失磁故障排除方法：更换部分失磁的翻柱。故障排除方法：.更换浮子。
液位升降、翻柱无指示故障原因：浮子漏或浮子损坏；浮子失磁；浮子室内有异物，浮子卡死或不能升降。故障排除.清理液位计的测量桶；
仪表发生渗漏;故障原因：密封处没有密封好，;故障排除方法：压紧密封面；故障原因：密封件损坏，故障排除方法：更换密封垫；故障原因：焊缝开裂，故障排除方法：补焊或送制造厂家维修。
磁翻板液位计是通过磁耦合及浮力原理工作液位测量仪表，可以说磁翻板液位计能够稳定工作说关键性的部件则是测量管内腔中的磁浮子，顾名思义，磁浮子是具有一定的磁性，并且能够在适当的测量液体介质中始终能够处于漂浮状态的金属浮子（浮球），它是磁翻板液位计正常运行的核心部件。磁翻板液位计的浮子是安装在哪里的，又是如何工作的呢，通过下图中磁翻板液位计工作原理可能很直观地加以了解。
根据原理以及上图我们得知，之所以称之为磁性浮子，一个是因为又磁性，一个是因为浮力，液位上升，浮力影响浮子上升，通过磁性作用刻度指示。那么液位计浮子的浮力就跟液体的密度有关。液位计浮子有很多种材质，比如PP材质、UPVC材质、304不锈钢、316L不锈钢、1Cr18Ni9Ti、304衬四氟、钛合金等。我们知道
磁翻板液位计可以在高温高压的情况下测量液位，这里耐高温耐高压除了要求主体钢管、面板以及法兰之外，还有一个就是要求浮子也要耐高温耐高压，也就是液位计浮子的厚度以及材料都不一样。
