侧装磁翻板液位计选用液位计控制器，其接触容量采用电阻负载设计。如果使用非电阻或高速率负载，则应使用中间继电器进行转换。当液体介质含有悬浮杂质和亲磁物质时，不适合使用液位计（因为这些杂质会导致卡阻），外形结构图中的“L1”是侧装式液位计的“下沉距离”，用户必须理解。该参数与介质密度有关。根据浮力原理，浮子组件的长度与介质密度有关。因此，在选择和设计时必须考虑不同介质的不同L1。磁性翻板液位计的安装、使用和维护11.磁性翻板液位计的安装必须垂直，为确保浮球总成在主体内；管道可以上下运输自由移动。*好在容器和液位计之间安装截止阀，以清洁和维修液位计并切断物料。液位计主管周围不允许有导向体，否则将直接影响液位计的正常工作。



       侧装磁翻板液位计的工作原理和安装；在选择侧装磁翻板液位计之前，我们将简要介绍磁翻板柱液位计的工作原理。它有一个包含浮球的空腔，我们称之为主管或外壳。通过法兰或其他接口与容器形成连接器；这样，腔体中的液位与容器中的液位相同，所以腔体中的浮球会随着容器中液位的升降而升降；此时，我们看不到液位，所以我们在空腔外安装了一个翻转柱显示器，因为我们在制造浮球时在下沉液体和浮球的浮球部分的接合处安装了磁钢。

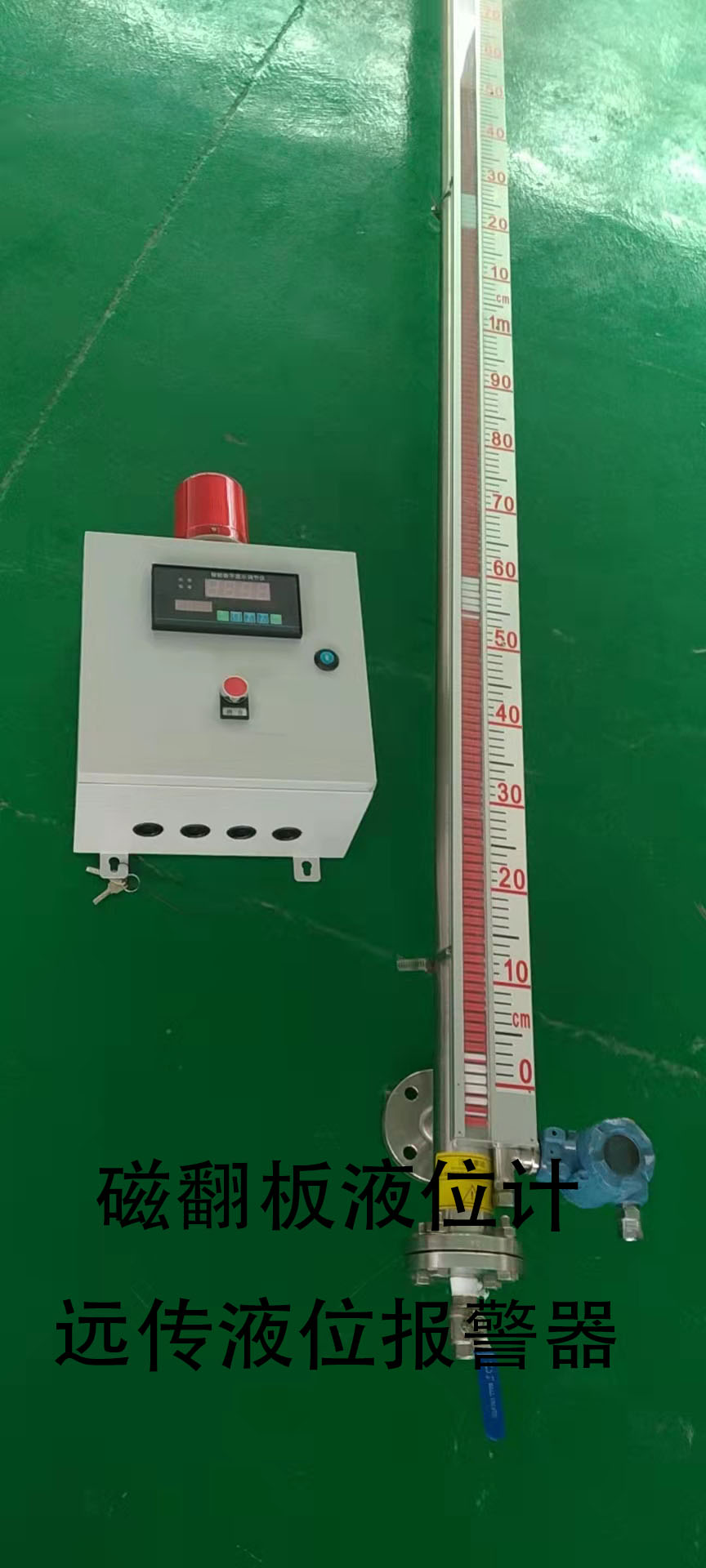

      当其与浮球随液位升降时，其磁性通过壳体传递到翻转柱显示器，推动磁性翻转柱旋转180°；由于磁性翻转柱是由两个半圆柱体组成的圆柱体，旋转180°后，朝向翻转柱显示器外侧的红色和白磁性翻转柱的颜色将发生变化（液位以下红色和白液位以上红色），两种颜色的交界处为液位高度；控制型在磁翻板液位计的基础上增加了一个磁控开关。在监控液位时，可利用磁控开关信号控制或报警液位；远传型在磁翻板液位计的基础上增加了一个4~20mA的传输传感器。现场监测液位时，液位的变化通过传输传感器、电缆和仪表传输到控制室，实现远程监控。安装方式有侧装和顶装两种，机身下端密封。排污阀可根据需要安装。连接法兰可定制，指示器由磁性色片组成。


       侧装磁翻板液位计当体管内的磁浮球随液位上升时，色片翻转显示液位高度。阀体管道上还可安装磁性开关或远程变送器，以输出开关信号或模拟信号。在侧面安装的液位和被测容器的上下分液管之间安装一个截止阀，以打开或组装液位计。另一方面，保持液位也很方便。当上、下截止阀关闭时，打开液位计底部排污法兰或拆除排污螺丝，注入清水清洗液位计主体。当测量M／圆周 磁翻液位计大于3m时，有必要考虑增加中间加强凸缘（或爬升）作为固定支撑脚并增加强度。配套远传液位计盖变与二次仪表连接的芯线截面积应大于0。当与交流电源并联敷设时，应保持至少20cm的距离。*好通过铁管和屏蔽双芯电缆分开敷设。屏蔽层只能在一端接地。





        液位计安装后，需要用磁钢进行校正。引导“营业额”列一次，使其在零下显示红色，在零上显示白颜色。液位计投入运行时，应先打开下部导液管阀门，使液体介质顺利进入主管，以避免由于液体介质随浮球组件快速上升而导致磁翻板出现黑心故障或随机翻转（如果出现这种现象，可在液位稳定后用磁钢进行校正）。因此，为了在运输过程中不损坏浮球总成，应在出厂前将浮球总成从小液位计的主管中取出。侧装磁翻板液位计安装完成后，打开底部排污法兰，然后将浮球组件重新安装到主体管道中。请注意，浮球组件的重型端向上，不能倒置。根据介质情况，定期打开排污法兰，清理主管内沉淀物。
