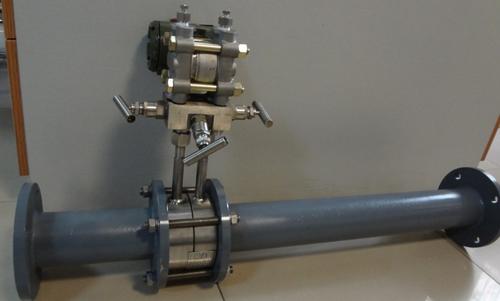

孔板流量计前后直管段
发布时间：2021-11-08 22:56:29
安装时
孔板流量计直管段应注意的事项及要求：孔板流量计安装在直管段时，前后预留管段越长越好。本标准为预留前3D和后5D，以保证孔板流量计在测量过程中的稳定性，防止孔板流量计在使用过程中出现异常。
对于孔板流量计的安装，这些要求基本上可以忽略，因为安装是*后一步。只要注意它的流动方向。安装位置已在设计时确认。因此，孔板流量计只需注意一点，即介质的流向为差压式流量计，具有耐高温、耐高压的特点。从理论上讲，它可以解决几乎所有的流量测量问题。
孔板流量计具有价格低廉、稳定性好、结构简单等特点，目前仍**应用于石油、化工、冶金、电力等各个领域。孔板流量计主要用于测量气体、蒸汽和液体的流量。但在安装过程中，孔板流量计对直管段有一定的要求。如果安装不正确，将降低测量精度，甚至仪器也将无法正常工作。孔板流量计对前后直管段的要求是什么。
孔板流量计前后直管段的要求：
一般来说，孔板流量计前后直管段的要求是10d后5D。但当直管段不满足要求时，也可采用5D后3D的标准。但应记住，节流件前后的直管段必须垂直，不得有肉眼可见的弯曲现象
此外，安装节流件的直管段应光滑。如果不光滑，流量系数应乘以粗糙度修正系数。为了确保流体在节流元件前部1D处形成充分发展的湍流速度分布，并使该分布成为均匀的轴对称形状，直管段必须为圆形，因此，节流元件前端2D范围的圆度要求必须非常严格，并具有一定的圆度指数。
虽然孔板流量计可以在前5D和3D后工作，但对测量精度有一定的影响。在安装现场条件允许的情况下，华云仪表建议将前直管段设置为15d，后直管段预留10d，这样可以大大减少直管段对孔板流量计测量精度的影响
总结:以上内容仅供参考。因此，在设计工艺管道时，必须记住为
孔板流量计预留足够的安装位置，以便获得相对准确的流量数据。
