磁性浮子液位计在应用过程中需要更新吗
发布时间:2021-10-17 22:54:03

磁浮子液位计作为一种结构简单、观测数据直观的液位测量装置,在我公司得到了**的应用,具有良好的响应性。但是,对于一些特殊测量位置的磁浮子,由于其位置的特殊性,液位计在使用中发现两个缺陷,需要改进。

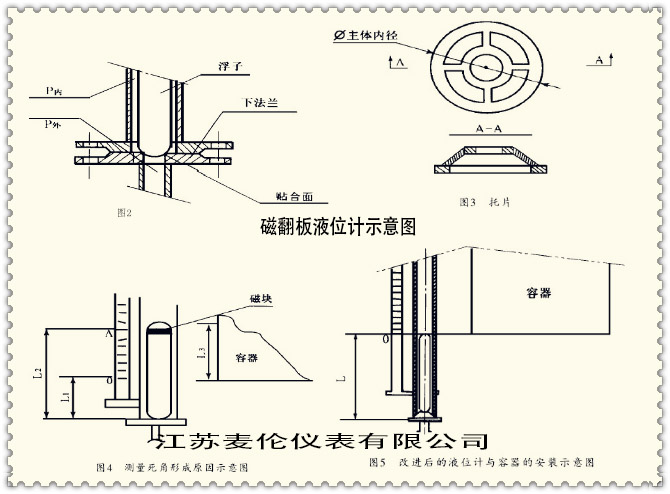

磁浮子液位计排污后,发现浮子无法浮起。检查后发现,主要原因是液位计排污后,浮子掉落,浮子下部的球头与下法兰中心孔的上倒角表面紧密配合。此外,主体中存在高压,内部P>外部P,因此浮子被紧紧压在下法兰上,无法浮起。主体有油污时,更容易出现上述情况。


解决方法是在下法兰上部垫一块圆形穿孔支撑板。这样,浮子在下降后落在支撑板上,以避免安装在下部法兰的排污孔上。排污后,浮子随液位升高而上浮。实践表明,该方法简单可行;液位计无法测量容器底部10cm范围内的液位主要是由于其设计缺陷造成的。



磁浮子液位计;L1的尺寸不够。主体内无液氨时,由于磁浮子内的磁块超过“0”刻度线;OA段的刻度盖翻转,只有当液位超过L3高度时,磁子才会上浮,因此L3的液位形成测量死角。改进方法是:延长L1截面,使L1≥ L2。这样,当主体中没有液氨时,浮子的磁块低于活门的“0”刻度线,而不转动活门。此外,当L1≥ L2,浮子的浮点数在容器底部以下,因此可以准确测量容器整个高度的液位,而无需测量死角L3。


改进型磁浮子液位计与容器的安装位置关系如图5所示。改进型液位计与容器的安装示意图;在安装改进型液位计时,液位计的零刻度线、主体内浮子的顶部以及无液位时容器的底边处于同一标高,即,与液位计主体下法兰的距离相同。
